近期有客戶咨詢有關電子圍欄系統方面的設計方案，今天就一起跟宏潤眾達小編來看看，僅供參考。
第一部分概述
周邊防范報警系統是指在小區最外邊的安全防范系統，它是在小區圍墻或柵欄上安裝周邊報警傳感器，一般設置有主動紅外對射式探測器，在小區圍墻上形成一道隱形防線，當有人翻過圍墻非法進入時，紅外對射式探測器的紅外射線被遮擋，觸發探測器發出報警信號，報警主機收到探測器報警信息，通知管理中心處理探測器報警，防止犯罪分子通過圍墻或柵欄翻越小區作案，加強小區安保管理，降低小區安保工作難度。

1.1基本功能。

物障：導電圍欄可采用防攀爬、防攀爬的安全設計結構，上裝或下裝圍欄均保持在總高度2.4米以上，導線間距10-20厘米，端部向外側傾斜30度，增加入侵者的畏難心理和攀爬難度。
沖擊防御：當入侵者攀爬或打破導電圍欄時，可產生脈沖電擊，利用電擊的刺激感應和肌肉痙攣的反射，有效地阻止或強制終止侵入行為。
檢測報警器：監測導電柵欄發生電擊、短路、斷路等異常情況，并輸出報警信號。

SystemIntelligence：配備報警輸出、遙控和計算機通信接口，支持與其他安保系統的聯網和聯動攝像機等。

1.2系統的構成。
1.2.1電子圍欄系統主要包括激勵裝置(防區控制主機)、導電圍欄、高壓絕緣導線和防雷擊接地裝置。
電導圍欄分為上裝和下裝兩種基本形式，根據有關國際標準進行設計和安裝：
公共區域應與物理屏障如圍墻或圍欄配合使用。
為了減少無意接觸：物理屏障的高度應該大于1800mm，而網眼的最大尺寸應該小于100mm。
防鉆跨：欄桿纜繩間距150-250mm；上裝采用4/6/8欄桿，高度大于800mm；下裝采用12/18/24欄桿，高度大于2400mm。
為了避免卡在電擊中：電子?xùn)艡谂c物理柵欄之間的距離應小于200毫米或大于1000毫米。
激勵裝置采用高壓絕緣電纜與圍欄導線連接，高壓絕緣電纜一般埋管敷設，特殊情況可架空敷設，具體要求參照相關標準。
為了降低高壓絕緣電纜鋪設成本，建議激勵裝置最好安裝在附近的室內，大型周邊工程中，最低溫度高于-40℃時，多個激勵裝置可就近安裝在專用室外配電箱內。
激勵裝置必須接地良好，柵欄必須按標準配置避雷器并作好接地。
1.2.2中央控制部分主要包括報警管理軟件，報警接收器，報警打印器，報警聯動電子地圖。
總線專用電子圍欄主機系統圖。
電路板四周設置的示意圖。
第二，制度結構。
2.1激勵機制。
選用：工程/養殖用品種。
按照使用者的需要、安全等級、使用環境和技術等級，可分為以下類別：
工程型：適用于別墅、高檔小區、電站等大型公共設施以及軍事基地、監獄等特保禁區。
放牧用途：適用于養殖場，牧場，動物保護區。
工程化激勵裝置一般采用下列先進技術。
雙極輸出：能同時輸出2組高壓脈沖(5~10KV)，實現每條電纜的閉鎖。
跨界和對地多重打擊能力，提供更全面的保護效能。
具有完善的通信接口和通信協議：能夠提供通用功能強大的系統組網和控制功能。
獨立反饋回路+監控軟件：能對柵欄信號進行動態精細監控，有效提高抗干擾能力。
干擾力大，誤報警率低。
提出周邊安全防護工程應選擇工程化激勵方式。
耳數量
額定功率是激勵裝置的核心指標，它直接決定了電擊強度和報警精度。因輸出能量較大，5焦耳以上機型，既能保證攀登電擊強度，又能準確識別天氣、植物、小動物等因素造成的能量泄漏，幾乎完全避免入侵和誤報。
安全標準低，投資能力差的項目建議選擇經濟型5焦耳模式；安全標準高，投資能力強的項目建議選擇10焦耳以上模式和高壓模式。
2導電柵欄。
選型裝置：上裝/下裝。
可以是圍欄，也可以是圍欄上裝形式。
對于安全要求高、投資大的項目，建議采用落裝式，考慮到破拆柵欄穿越的風險。
電導柵欄線數，防雷，接地選型。
根據有關部門管理規定建議選擇一般項目：上裝6線制(總高800mm，線間距150mm)，下裝12線制(總高2400mm，線間距200mm)，防雷和接地按標準配置。
強雷區工程建議：每一個防雷區從柵欄最高點的頂端引出1根線進入防雷器，然后埋入地下。
分區設置選型。
項目級激勵裝置為單防區驅動型，一般每70M做一個防區。
單位組態數量。
節點按周邊平面轉角或垂直落差劃分為若干區域，每個區域以70米為一組標準單元，不足70米的區域還以1組為一組，按總標準單元數計算導電圍欄部分的工程報價和采購成本。
2.3選用高壓電纜。
焦耳激勵裝置采用稀土鋁芯高壓電纜；5焦耳激勵裝置在接線長度小于50米時采用鍍鋅鐵芯高壓電纜；大于50米時建議采用稀土鋁芯高壓電纜。
2.4聯網
普通的電子圍欄系統可以連接到許多設備，包括警燈，警笛，監控中心計算機系統。
工程化激勵裝置一般配有手動開關及多種輸入、輸出、通信接口，既能獨立工作，又能支持設備聯動、遠程控制和組網監測。
多個接口為激勵項目的獨立運行提供了設備聯動、運程控制和網絡監測等升級條件。對進入監控中心的計算機系統項目，建議選用采用成熟通用通信協議如RS485的激發器，以便經濟方便地實現多種設備自由連接和系統功能自由定制。
注：其它進口激動器一般都是采用自有的非開放計算機通信標準，用戶在需要進入監控中心計算機系統時，只能高價購買其配套的通信控制軟件，可能無法與監控系統軟件融合。
系統的功能設計；
裝備聯動：在周邊關鍵節點設置警報器、照明燈等裝備，并與激勵器報警輸出接口連接，當發現入侵報警后，激勵器自動啟動報警和照明燈，有力威懾入侵者，方便現場處置。
遙控：當激勵器與保安值班室遠距離設置時，值班室控制器可與激勵器遙控接口連接，實現保安值班室的遙控布防。
網絡監控：在設有計算機網絡技術監控中心的綜合安保工程中，監控系統軟件可以根據用戶需求，通過RS485通信接口，對激勵裝置進行自動控制，并通過RS485通信接口，將激勵裝置接入控制計算機系統，實現系統內各設備的互聯互通。
采用組合式外對射器和預置位攝像機系統，當入侵者接近周邊圍欄時，紅外對射預警，攝像機自動轉向預警防區進行復核，當入侵者攀爬破壞導電圍欄導致觸發報警后，防區照明、報警自動開啟，值班人員可對入侵現場進行監控，并指揮調度警衛人員進行緊急處置。

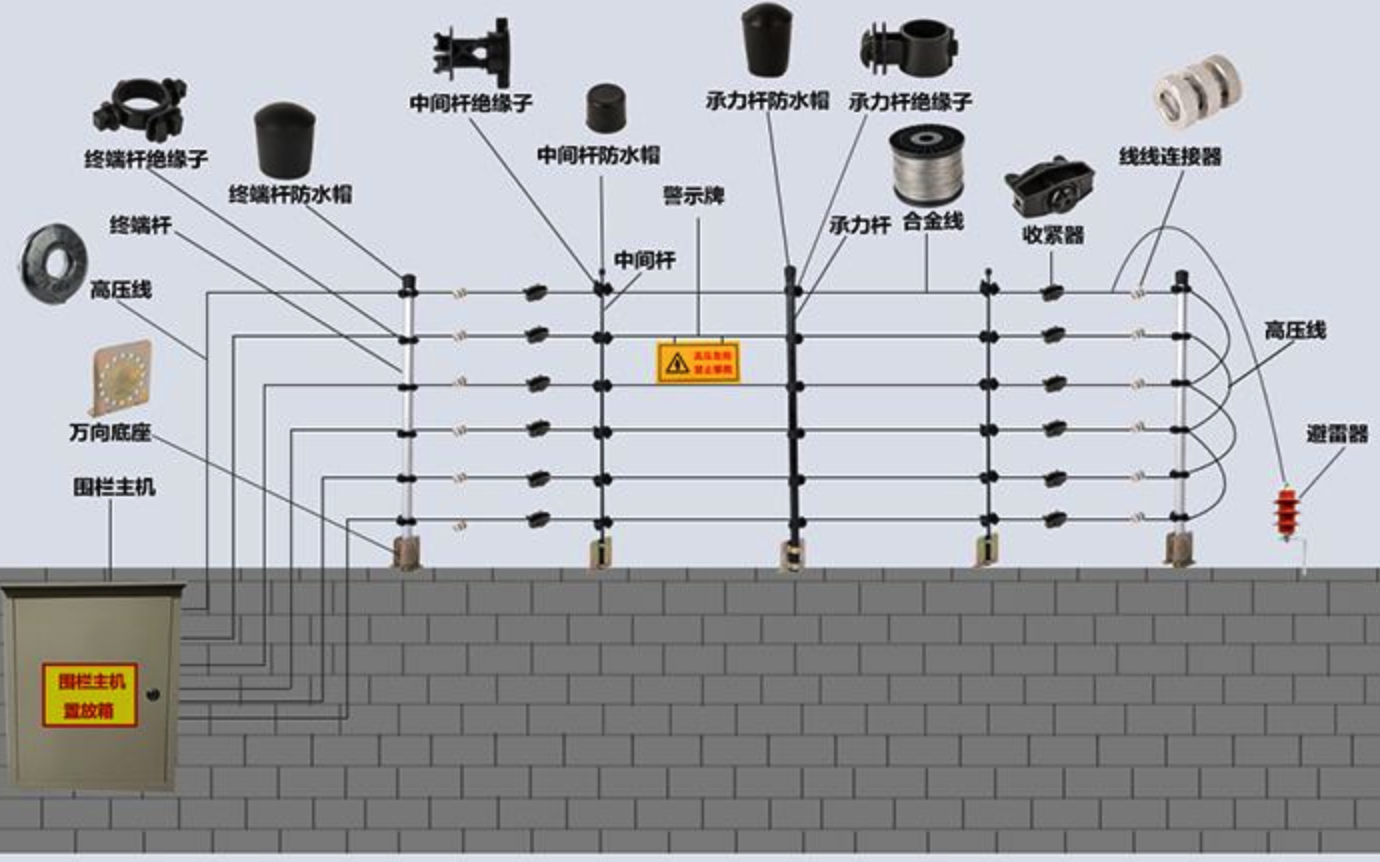

電子圍欄主要設備的概況。
加在一起可以。
施工安裝技術規程。
底部安裝應牢固，水平，前后底座盡量保持一條直線，盡可能垂直于鐵柵欄。
基座采用固定、不銹鋼膨脹螺栓或普通膨脹螺栓，防銹、長期使用優先選用不銹鋼螺栓。末端桿架采用8mm螺栓，中間桿架采用6mm螺栓。
欄桿線間須保持平行等距，200mm±20mm。
收緊器的上下之間保持一條垂直直線。
圍欄的最上端至圍墻頂部的距離不小于750mm，最下端至圍墻頂部的距離150mm±20mm。
電纜接頭中間的高壓絕緣線需要穿上光滑的PVC細管，以防老化。
排泄聚氯乙烯管道時，要確保管道之間有接頭，并與V-PVC專用膠粘牢固。經與甲方溝通確認后，方可采用沿墻角邊緣或地下排水管。需要挖掘地下排水管時，應保證一定的深度(約40cm)。
排線時，要保證一條線走到底，嚴格避免中間出現接縫的情況；特別是地下排管，要堅決杜絕。
在安裝避雷器時，地樁必須打入地下80cm以下，每個避雷器要接兩個地樁，地樁之間的距離不超過2m。參考規范：地樁長1.0m，直徑1-2cm。
在兩墻之間(10米)應設置警告牌，以充分提醒警告。
485總線選用規格：RVV二芯，2*1.0毫米，防水。
電線選用規格：RVV二芯，2*1.5毫米，防水。
使用多防區系統時，脈沖控制主機可直接放置在室外或放置在防水箱內。
其他需要注意的事項：
若墻墩較寬，圍欄導線應設置在墻的中心偏外，即基座偏外安裝，確保在無盲區的情況下，防止墻頂翻越圍欄。
中間桿絕緣子可在緊固后用銷釘固定。
端桿、承力桿、中桿采用自攻螺絲頂死。
當合金絲延長時，接合在接合器內。
圍欄醒目處，每隔10米或范圍內，懸掛一塊專用“電子圍欄，禁止攀爬”警示牌。
如果沒有足夠的安裝高度，則在電子圍欄的外側或兩側安裝隔離墻或隔離網。
電容圈的脈沖能量，有時會產生火花，電容圈附近不能有可燃?xì)怏w。
電柵欄應與電線保持足夠安全距離。
第六，安全方面的考慮。
不要接觸系統的導體部分，除非電子圍欄被解除了高壓。
防雷時，千萬不要安裝柵欄。
絕對不要在潮濕的地方直接安裝控制器。
對員工進行安全教育技術培訓，然后才能安裝和使用該產品。
該產品通電時，控制器內有高壓脈沖，切勿隨意開啟箱體。
如有異常情況，應首先切斷電源，進行檢查分析，防止故障擴大，并按規定保修。
